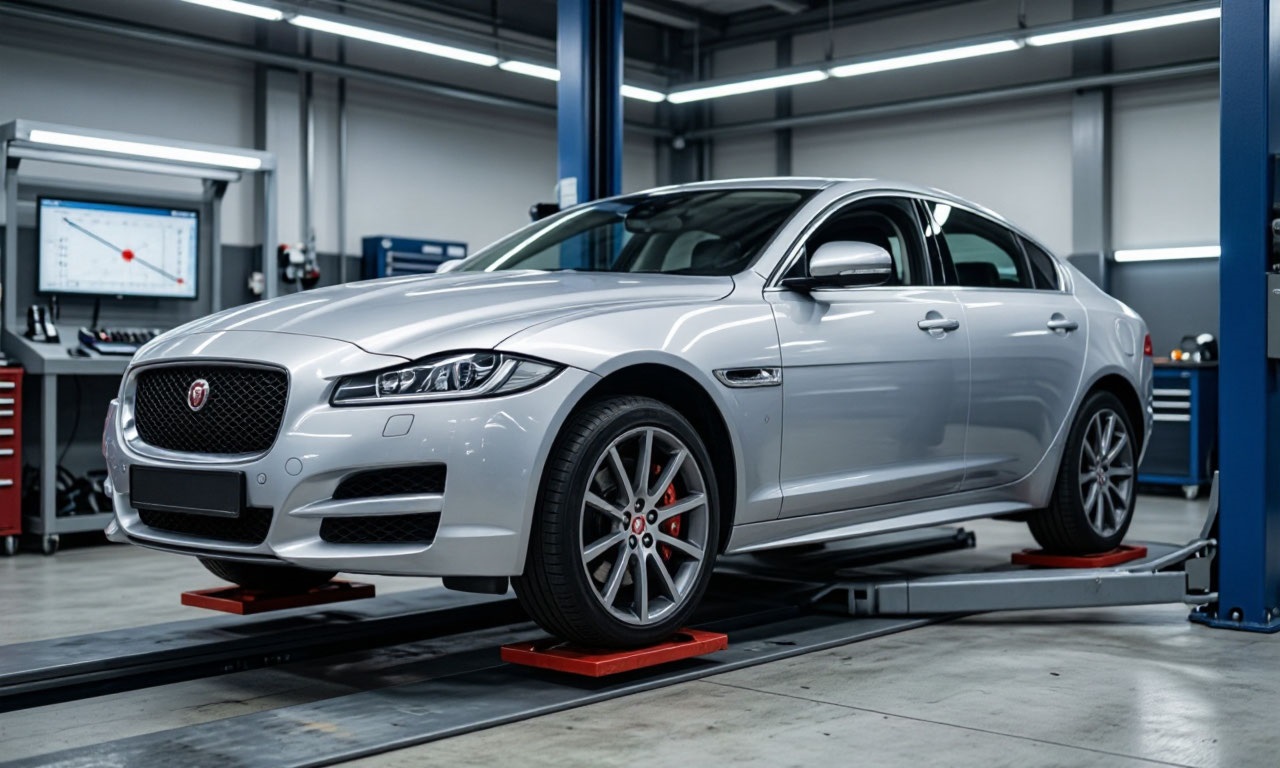

Сход-развал Jaguar XF: нюансы и регламент

80

Владельцы Jaguar XF рано или поздно сталкиваются с необходимостью регулировки углов установки колес. Премиальный характер автомобиля требует не только дорогих комплектующих, но и специфического подхода к обслуживанию ходовой части.

Геометрия подвески XF – это сложная инженерная конструкция, где традиционные методы регулировки соседствуют с конструктивными ограничениями, о которые разбиваются надежды многих мастеров.

Почему стандартный подход в сход-развалу с Ягуаром не работает?

Передняя подвеска Jaguar XF выполнена по типу независимой, двухрычажной. Конструкторы применили алюминиевые сплавы для снижения неподрессоренных масс, что положительно сказалось на управляемости, но добавило хлопот при ремонте. Алюминиевые рычаги, в отличие от стальных, плохо переносят ударные нагрузки и критичны к коррозии.

Проблема сделать сход-развал ягуар усугубляется тем, что на многих модификациях сайлентблоки запрессованы в рычаг таким образом, что их замена по отдельности невозможна – приходится менять весь узел в сборе.

Это прямо влияет на сход-развал, так как даже минимальный люфт в просевшей резине делает регулировку бессмысленной.

Задняя многорычажная конструкция вызывает наибольшее количество споров среди специалистов. Типичная ситуация: автомобиль "жрет" резину по внутренней стороне, а на СТО заявляют, что задние углы не регулируются. Это правда лишь отчасти. В зависимости от года выпуска (до или после рестайлинга 2011-2012 годов) и типа привода (задний или полный AWD), конструктивные особенности меняются.

Поздние версии XF (X250) получили больше возможностей для коррекции, но базовые модели действительно имеют жестко заданную геометрию задней балки на заводе.

Главная хитрость заключается в необходимости соблюдения строго определенной высоты дорожного просвета ("Curb height" или "Ride height") перед началом любых замеров. Большинство мастеров игнорируют этот пункт, выставляя машину на подъемнике как попало.

У Jaguar изменение высоты кузова относительно ступиц на сантиметр меняет кинематику рычагов настолько, что заводские допуски по развалу уходят в минус. Если не компенсировать провисшую пружину или не загрузить автомобиль согласно спецификации (полный бак, водитель на месте), точные настройки невозможны в принципе.

Скрытые регуляторы. О чем молчат на шиномонтаже

При работе с передней осью ключевыми параметрами являются кастер (угол продольного наклона оси поворота) и схождение. Кастер на XF имеет асимметричные настройки для левой и правой стороны. Например, для праворульных версий номинал составляет +6.88° слева и +6.33° справа, при этом допуск составляет ±0.75°. Такая разница обусловлена уклоном дорог для отвода воды. Если мастер выставит идеальную симметрию, автомобиль будет уводить влево на прямой дороге, заставляя водителя постоянно подруливать.

• Регулировка кастера на XF производится сдвигом положения нижних поперечных рычагов. Для этого используются эксцентриковые болты ("Camber Adjusting Eccentric"), которые позволяют смещать рычаг в продольной плоскости.
•  Важный нюанс: эти болты имеют свойство "прикипать" в проушинах подрамника из-за электрохимической коррозии алюминия и стали. Попытка открутить их обычным инструментом без предварительного прогрева часто приводит к срыву граней или обламыванию головки.
• Схождение передних колес регулируется стандартным способом – вращением рулевых тяг. Номинальное значение суммарного схождения составляет +0.22° (или +0° 13'). Это небольшое положительное значение (toe-in) необходимо для стабильности на высоких скоростях.

Опытные механики знают, что на XF лучше выставлять схождение по верхней границе допуска, особенно если владелец предпочитает агрессивную езду. Это немного снизит маневренность в поворотах, но предотвратит "рысканье" на автобане и уменьшит износ внутренней кромки протектора.

Эксцентрики и тяги! Регулировка задней оси

Задняя подвеска XF – это источник постоянных споров. Часто звучит тезис: "Сзади ничего не регулируется, только замена рычагов". Это заблуждение. Заднее схождение регулируется практически на всех модификациях XF. Для этого служат специальные эксцентрики на сайлентблоках продольных или поперечных рычагов. Проблема в том, что доступ к этим болтам часто перекрыт элементами кузова или выхлопной системой, либо они полностью закисают втулках.

Увидев это, недобросовестный мастер предпочитает отказаться от работы, сославшись на отсутствие регулировки.

Сложнее обстоит дело с задним развалом (camber). На многих версиях Jaguar XF, особенно ранних выпусков (до 2010 года) и на моделях с классической пневмоподвеской, заводская регулировка развала отсутствует. Угол задается жестким положением верхнего или нижнего рычага. Если по рамам или кузовным размерам этот угол ушел в минус (колеса стоят "домиком"), единственным заводским способом исправить ситуацию является замена деформированных рычагов.

Однако есть обходной путь, признанный даже дилерскими сервисами. Использование регулировочных эксцентриковых втулок-сателлитов для задних рычагов, устанавливаемых вместо штатных болтов. Ремкомплекты таких деталей позволяют корректировать развал в пределах ±1.5°...±2.5°. Это дешевле замены всего рычага в сборе, но требует высокой квалификации мастера: такие эксцентрики имеют свойство проворачиваться под нагрузкой, если их недостаточно затянуть.

Влияние износа резины и подвески на геометрию

Практика показывает, что 80% жалоб на развал у XF связаны не с геометрией кузова, а с состоянием резинотехнических изделий. Симптомы неравномерного износа – "пила" на внутреннем крае передних колес – классика для Jaguar. Прежде чем ехать на стенд, необходимо проконтролировать состояние сайлентблоков передних нижних рычагов. Даже микротрещины в мощной резине приводят к изменению угла развала при движении под нагрузкой.

На статическом стенде всё будет идеально, а как только автомобиль поедет – резина начнет стираться в ноль.

Отдельная история – шаровые опоры. Конструкция подвески XF такова, что шаровые воспринимают большие нагрузки. Износ определяется только при поддомкрачивании колеса с монтировкой: даже миллиметровый вертикальный люфт дает погрешность в замере углов до 0.5°. При замене рычагов в сборе (а это рекомендуемый тип ремонта) необходимо сразу бронировать стоимость процедуры сход-развала.

Экономия на одном рычаге, заменив только левый, приведет к асимметрии, которую регулировкой компенсировать не получится.

Владельцам XF с пневмоподвеской нужно учитывать работу датчиков высоты кузова. Пневма позволяет поддерживать уровень, даже если пружины "устали", но геометрия рычагов при просадке меняется так же, как и на обычных пружинах. Перед регулировкой необходимо отключить пневмоподвеску кнопкой в багажнике, иначе при подъеме на подъемнике блок управления попытается стравить давление из подушек, чтобы выровнять "завышенный" клиренс, создав опасную ситуацию.

Типичные ошибки регулировки и их последствия

Частая ошибка – попытка выставить геометрию по "средним" значениям из базы данных стенда без учета модификации двигателя. Кастер для дизельного 2.7L и бензинового 5.0 S/C будет различаться из-за разницы в массе передней оси. Использование универсальных параметров приводит к тому, что тяжелый мотор "клюет" носом при торможении, а руль становится пустым. Проверять нужно спецификации строго по VIN-коду.

Вторая проблема – игнорирование компенсации люфта рулевого управления (steering wheel centering). Многие регулировщики выставляют колеса по нулям, не фиксируя руль центральным замком.

На Jaguar XF, с его чувствительным электроусилителем, даже смещение руля на 1-2 градуса приведет к активации системы ассистента удержания в полосе (если есть), которая будет пытаться вернуть положение, борясь с водителем. После регулировки обязательно нужно обнулить датчик угла поворота руля через диагностический сканер.

Наконец, критический момент – момент затяжки регулировочных болтов. Подвеска XF требовательна к усилию затяжки эксцентриков. Затяжка "на глаз" обычным воротком приводит к тому, что на первой же кочке болт проворачивается, сбивая развал. Использование динамометрического ключа с моментом, близким к 120-150 Нм (в зависимости от узла), обязательно. Алюминиевые проушины подрамника нельзя перетягивать, но и ослаблять – тем более.

Сводная таблица параметров регулировки для Jaguar XF

Параметр	Передняя ось (номинал)	Задняя ось (номинал)	Допуск (±)	Примечание
Развал (Camber)	-0.75°	-1.25°	0.5°	Зависит от загрузки
Схождение (Toe)	+0.11° (на колесо)	+0.20° (суммарное)	0.08°	Практикуют верхнюю границу
Кастер (Caster)	+6.6° (лев.) / +6.2° (прав.)	-	0.75°	Асимметрия обязательна
Угол поворота колеса	20° (внутр.) / 18° (наруж.)	-	1.5°	Проверять на выкрученном руле
Момент затяжки эксцентриков	135 Нм (±15 Нм)		-	Только динамометрическим ключом

Чек-лист диагностики перед регулировкой

• Проверка состояния сайлентблоков передних нижних рычагов (без люфта и трещин).
• Контроль шаровых опор монтировкой – вертикальный люфт не допускается.
• Уровень топлива – полный бак, пассажирское место водителя загружено (75 кг).
• Отключение пневмоподвески (кнопка в багажнике) перед подъемом.
• Обнуление датчика угла поворота руля после регулировки.
• Наличие оригинальных эксцентриковых болтов (замена при коррозии).

Распространенные последствия нарушенной геометрии

1. "Пила" на внутренней кромке – развал превышает -1.5°.
2. Увод автомобиля с прямой – нарушен кастер или несимметричное схождение.
3. Вибрация на руле – как следствие неравномерного износа протектора.
4. Повышенный расход топлива на 0.5-1 л/100 км – увеличенное сопротивление качению при схождении "в минус".
5. Стук при проезде неровностей – ослабленные эксцентрики после некачественной регулировки.

На Jaguar XF с пневматической подвеской после регулировки сход-развала обязательно выполняется адаптация датчиков высоты кузова через диагностическое оборудование. Игнорирование этого этапа приводит к возврату геометрии в исходное некорректное состояние после первой же ночной стоянки – блок управления "запоминает" старые углы.

• Выполнение всех перечисленных требований – от предварительной загрузки до финальной протяжки динамометрическим ключом – превращает процедуру сход-развала на Jaguar XF из лотереи в предсказуемый технический процесс.
• Только такой подход гарантирует отсутствие жалоб на износ резины и стабильную управляемость на скоростях за 150 км.

Не стоит искать дешевых предложений: экономия 2000 рублей на регулировке часто оборачивается заменой комплекта шин стоимостью под 80 000 рублей уже через 10 000 км пробега.
