Пневмоподвеска LiXiang L7 (2022–2024): конструкция, эксплуатация, диагностика и регламент обслуживания

93

LiXiang L7, полноразмерный премиальный кроссовер, предложил рынку технологичный подход к организации ходовой части. В основе комфорта и управляемости этого автомобиля лежит пневматическая подвеска https://pnevmozap.ru/lixiang-l7-2022-2024/ , которая, однако, доступна не во всех версиях.

Понимание её устройства, принципов работы и характерных для российских условий "болячек" критически важно для каждого владельца или потенциального покупателя. Данный материал детально разбирает систему пневмоподвески LiXiang L7, её компоненты, особенности эксплуатации, типичные проблемы, а также содержит полный каталог запчастей и регламент технического обслуживания.

Комплектации и архитектура подвески

Прежде всего, требуется четко разделить версии LiXiang L7 по типу используемой подвески. Базовый вариант, обозначаемый как L7 Air, комплектуется обычными стальными пружинами в сочетании с системой CDC (Continuous Damping Control) адаптивными амортизаторами с непрерывно изменяемой жесткостью. Такая схема обеспечивает неплохой уровень комфорта, но лишена возможности регулировки дорожного просвета.

Пневматическая подвеска, именуемая производителем "Li Magic Carpet Air Suspension", является штатной для версий Pro, Max и, с 2024 года, Ultra. Именно эта система представляет основной интерес, так как радикально меняет поведение автомобиля на дороге.

Пневмоэлементы заменяют собой витые стальные пружины, а управление всей системой осуществляется через блок электроники.

Важно подчеркнуть, что в процессе производства L7 произошла серьезная модернизация: первоначально используемые однокамерные пневмобаллоны уступили место более совершенным двухкамерным аналогам. Это инженерное решение обеспечило прирост жесткости пружин примерно на 30% и снижение кренов кузова на 20%, что позитивно сказалось как на управляемости в поворотах, так и на устойчивости при разгоне и торможении.

Основные компоненты системы

Пневматическая подвеска это сложный инженерный комплекс, состоящий из нескольких взаимосвязанных узлов. Каждый из них играет свою роль, а отказ одного элемента часто влечет за собой проблемы в других.

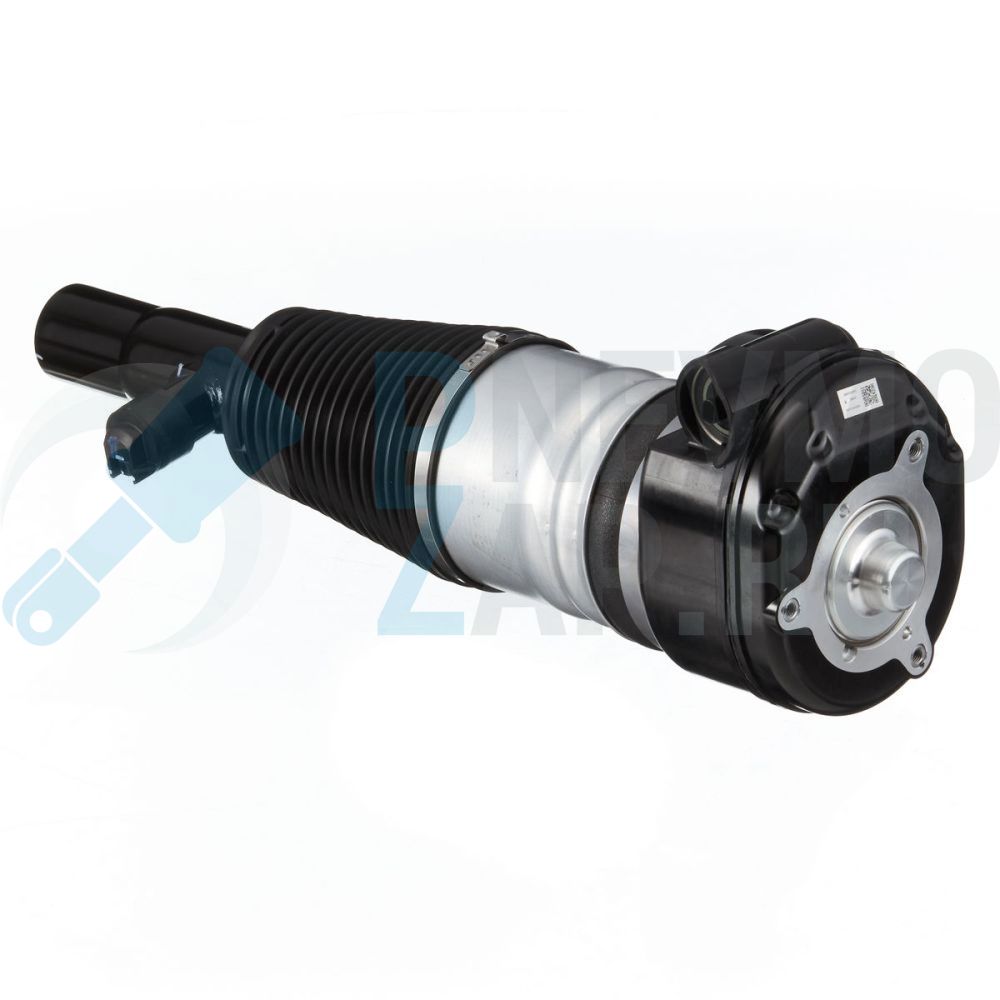

Пневматические стойки (пневмоамортизаторы)

Это исполнительные механизмы системы, заменяющие традиционные стойки со стальными пружинами. В LiXiang L7 пневмостойка это единый модуль, который совмещает в себе упругий элемент (воздушный баллон) и гидравлический амортизатор. В зависимости от комплектации и года выпуска, на автомобиль устанавливаются передние и задние пневмостойки со специфическими артикулами.

• Именно пневмобаллон воспринимает основную нагрузку от массы автомобиля и гасит колебания кузова за счет сжатия воздуха. Двухкамерная конструкция, пришедшая на смену однокамерной, имеет две полости, которые могут сообщаться или изолироваться друг от друга, динамически изменяя жесткость подвески. Это позволяет сохранять комфорт на мелких неровностях и обеспечивать упругость при резких маневрах.
• При поиске запчастей для ремонта часто можно встретить предложения о замене лишь амортизационной части или пневмобаллона, но в большинстве случаев практикуется замена стойки в сборе.

Электронный блок управления (ЭБУ)

Мозгом всей системы является электронный блок управления, который в L7 интегрирован в общую архитектуру управления шасси. Поскольку LiXiang использует собственные разработки в области ПО, ЭБУ пневмоподвески тесно взаимодействует с центральным доменным контроллером XCU. Этот контроллер обрабатывает огромные массивы данных, поступающих от множества датчиков: четырех датчиков высоты кузова, двух акселерометров на передней оси и шестиосевого гироскопического датчика.

Такой подход позволяет не просто реагировать на изменения дорожной обстановки, но и прогнозировать поведение автомобиля. Более того, программное обеспечение подвески поддерживает функцию OTA-обновлений, что теоретически позволяет изменять алгоритмы работы системы уже после покупки автомобиля, как это было реализовано с обновлением "Magic Carpet 2.0". Это выводит пневмоподвеску в разряд "интеллектуальных" систем, которые можно адаптировать под индивидуальные предпочтения водителя.

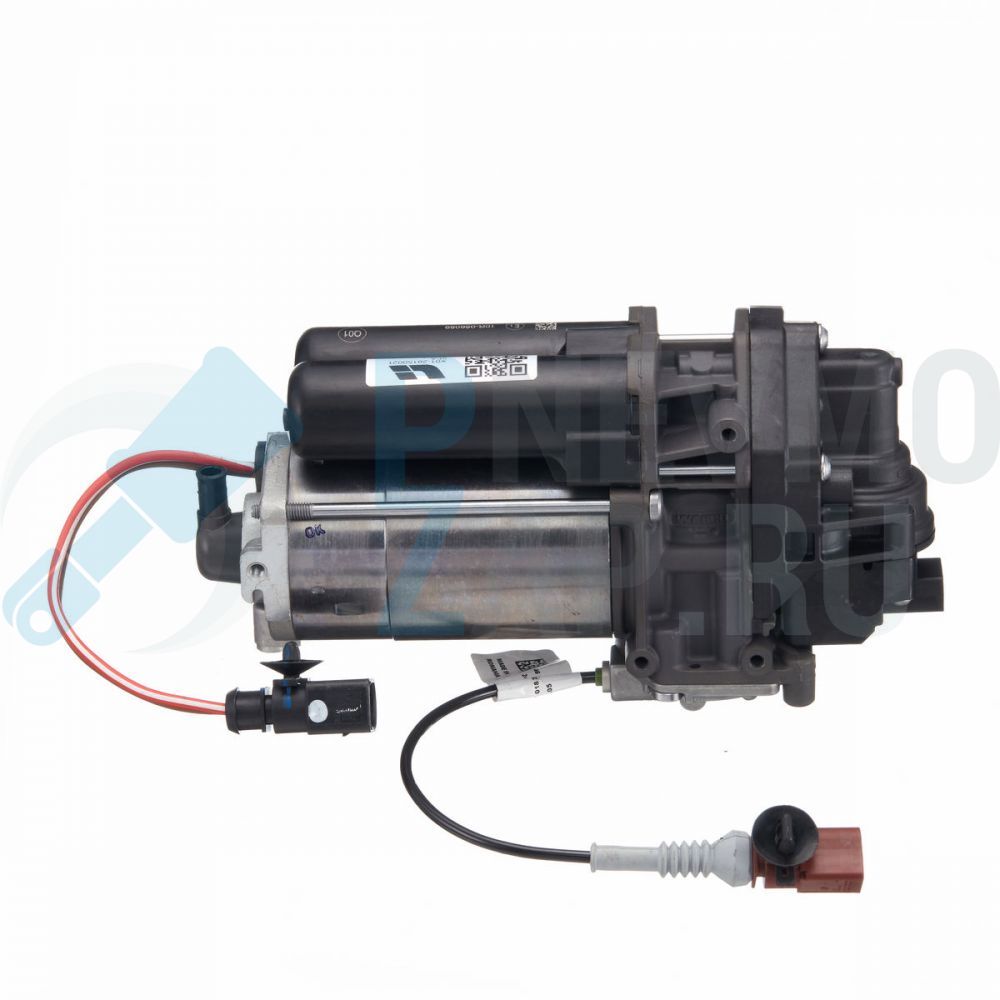

Воздушный компрессор и осушитель

Компрессор является источником давления в системе. В LiXiang L7 используются компрессоры двух производителей: немецкий Wabco и AMK. В российских условиях эксплуатации именно этот узел является наиболее уязвимым. Система пневмоподвески L7 построена по открытому типу: воздух для накачки забирается непосредственно из атмосферы. Заборник воздуха расположен в задней части автомобиля, слева, на усилителе бампера.

Главная проблема, возникающая в процессе работы компрессора, это конденсат. Влажный воздух, проходя через компрессор, нагревается, а затем, остывая, выделяет влагу. Для её удаления в системе предусмотрен осушитель (селикогель). Однако в условиях высокой влажности или при частой работе компрессора осушитель пропитывается влагой и перестаёт выполнять свою функцию. В результате влага попадает в ресивер и клапанный блок, а при наступлении морозов замерзает, блокируя подвижные элементы. Зимой это часто проявляется в виде ошибок системы и невозможности регулировки клиренса.

Перегрев компрессора из-за постоянной работы для поддержания давления в системе или из-за забитого осушителя является распространённой причиной его выхода из строя.

Блок клапанов (клапанный модуль)

Блок клапанов отвечает за распределение сжатого воздуха по четырем пневмостойкам. Это небольшой, но критически важный компонент, который часто неправильно диагностируют. В системе с ресивером (накопителем давления) воздух в баллоны подается не напрямую от компрессора, а из ресивера, где давление поддерживается на уровне 15-16 бар. Блок клапанов управляет шестью электромагнитными клапанами: один для входа от компрессора, один для ресивера и четыре для каждого колеса.

• Выход из строя клапанов одна из частых причин "проседания" автомобиля на одно или несколько колёс. Важно, что проблемы с блоком клапанов часто возникают вторично, после выхода из строя компрессора, когда мелкие металлические частицы или продукты коррозии, образовавшиеся из-за влаги, засоряют клапаны.
• Также внутри блока установлен датчик давления. Если он выходит из строя, блок управления не получает сигнал о необходимости включения компрессора, и система полностью перестаёт работать. Диагностика этого компонента сложна, и замена блока клапанов в сборе, как правило, является рекомендованной процедурой при серьезных проблемах с пневматикой.

Ресивер высокого давления и трубопроводы

Ресивер служит буферным накопителем сжатого воздуха. Его наличие позволяет компрессору не включаться при каждом мелком изменении высоты кузова. Запас воздуха в ресивере используется для быстрого подъема автомобиля, что снижает нагрузку на компрессор и увеличивает его ресурс. Вся система соединена между собой пластиковыми трубопроводами, устойчивыми к высокому давлению, и фитингами.

Утечка воздуха в любом из соединений от фитинга на стойке до трещины в трубке приводит к падению давления и постоянной работе компрессора, что в итоге убивает его.

Датчики высоты кузова

Четыре датчика высоты, расположенные на рычагах подвески, непрерывно отслеживают положение каждого колеса относительно кузова. Эти данные передаются в блок управления для корректировки высоты и работы адаптивных амортизаторов CDC. В системах других производителей иногда используются алгоритмы вычисления высоты без прямых датчиков, но в LiXiang L7 применена более точная и быстрая схема с прямым измерением, что позволяет системе реагировать на изменения за миллисекунды.

Функциональные режимы и практические возможности

Пневмоподвеска LiXiang L7 предлагает водителю широкие возможности по адаптации автомобиля под дорожные условия. Доступно пять уровней высоты кузова и три режима демпфирования.

• Стандартная высота (176 мм клиренса): Базовое положение для обычной езды.
• Спортивный режим: Автоматическое снижение кузова на 20 мм при увеличении скорости. Это улучшает аэродинамику и снижает центр тяжести, уменьшая крены и повышая устойчивость на трассе.
• Режим посадки/высадки: При выключении двигателя автомобиль опускается на 40 мм, что облегчает выход из салона для пассажиров.
• Режим загрузки багажника: Задняя часть кузова опускается на 50 мм, делая погрузку тяжелых вещей более удобной.
• Внедорожные режимы: Подъем кузова на 40 мм (до 216 мм клиренса) для преодоления серьезных препятствий, а также специальные настройки для скользкой дороги и помощи при спуске.

Ускоренный износ пневмобаллонов может быть вызван агрессивной ездой по бездорожью на максимальной высоте. Хотя система блокирует переключение в высокий режим на высокой скорости, резкие удары о ямы и камни могут повредить баллон.

Типичные проблемы и диагностика в российских условиях

Опыт эксплуатации LiXiang L7 в России выявил несколько характерных проблем, связанных с климатическими и дорожными реалиями.

Проблемы в зимний период

Это наиболее частая и болезненная тема. Основной враг системы конденсат. Из-за открытого забора воздуха влага неизбежно попадает в систему. При резких перепадах температур (например, когда автомобиль заезжает с мороза в теплый бокс) конденсат выпадает в больших количествах. Напитанный влагой осушитель пропускает воду дальше по магистрали.

В результате: замерзание клапанов в распределительном блоке, коррозия внутренних элементов компрессора и блока клапанов. Водители часто сталкиваются с ошибкой "регулировка высоты недоступна" при температуре около нуля. Владельцы L7 чаще других моделей сталкиваются с этим, что, предположительно, связано с особенностями компоновки или настройками алгоритмов управления. Сообщество активно ищет способы решения, включая перенос заборника воздуха в салон, но консенсуса по этому вопросу нет.

Более того, даже замена компрессора на новый может не решить проблему, если в системе уже скопилась влага и поврежден блок клапанов.

Стуки в передней подвеске

Вторая по распространенности жалоба касается стуков в передней части автомобиля. Характерный "глухой" стук при движении по мелким неровностям часто ошибочно приписывают самим пневмостойкам. Однако практика показывает, что замена пневмостоек не всегда устраняет шум. Источником могут быть изношенные сайлентблоки передних рычагов или другие элементы шарнирной подвески.

Поэтому при появлении посторонних звуков рекомендуется комплексная диагностика шасси, а не немедленная замена самых дорогих компонентов.

Диагностика утечек

Обнаружение утечек в такой системе нетривиальная задача. Стандартный метод с мыльной пеной эффективен только для очевидных мест повреждения баллона или трубки.

Для более точного поиска проблем в клапанном блоке применяется метод "swap test" (перестановка линий), описанный производителями компонентов. Если поменять местами шланги, идущие от блока клапанов к задним и передним колесам, и проблема с падением высоты перешла на другую ось, значит, неисправен именно клапанный блок. Если же проблема осталась на том же колесе утечка в пневмобаллоне или трубке.

Ресурс и ремонтопригодность

Производитель заявляет гарантию на компоненты пневмоподвески 8 лет или 160 000 км пробега, что является хорошим показателем. Однако стоит учитывать, что это гарантийный срок, и ресурс сильно зависит от условий эксплуатации. В России, с её агрессивной средой, ресурс компрессора и блока клапанов может оказаться ниже заявленного.

Ситуация с запчастями не является критической. Оригинальные компоненты, такие как пневмостойки, компрессоры и задние амортизаторы, доступны у российских поставщиков. Существуют и альтернативы от сторонних производителей. Стоимость ремонта может варьироваться. Например, компрессор в сборе стоит порядка 20 000–50 000 рублей, блок клапанов около 20 000 рублей.

Для опытных владельцев есть возможность провести ревизию системы самостоятельно: снять и просушить осушитель, проверить соединения на герметичность. Однако серьезный ремонт, например, замена вышедшего из строя блока клапанов или переборка компрессора, требует специального оборудования и навыков.

Каталог запчастей и совместимые аналоги

Информация по артикулам собрана на основе данных российских поставщиков и сервисных центров. Все номера приведены для моделей 2022–2024 годов выпуска.

Пневматические стойки (пневмоамортизаторы)

Передняя ось:

• AirBagit FAT-LI-003L передний левый
• AirBagit FAT-LI-003R передний правый
• AirBagit FAT-LI-002L передний левый для рестайлинга 2024–2025
• AirBagit FAT-LI-002R передний правый для рестайлинга 2024–2025

Задняя ось:

• X0320030031 задний левый, оригинал (снят с производства, доступен б/у)
• X0129150079 задний правый, оригинальный номер (аналог AVG 12L7702)

Компрессоры

На автомобилях LiXiang L7 встречаются компрессоры двух производителей. Компрессоры AMK чаще выходят из строя из-за попадания влаги, особенно в зимний период. Компрессоры Wabco считаются более надёжными, и в рестайлинговых версиях производитель перешёл на них.

Оригинальные номера:

• X03-29150052 / X0329150052 основной номер компрессора для L7
• X01-29150021 / X0129150021 альтернативный номер (Wabco)

Аналоги и альтернативы:

• AirBagit FAT-K-055 компрессор-аналог (32 000 руб., гарантия 6 мес.)
• AMK A-2935 компрессор AMK (42 000 руб., гарантия 6 мес.)
• V-MAX 157240279 компрессор-аналог (29 900 руб.)
• MRAER MRAC02913 компрессор-аналог (29 900 руб.)

Важное замечание: при замене компрессора требуется обязательная замена реле включения. Эту процедуру рекомендуют выполнять каждые 3–5 лет независимо от состояния компрессора, чтобы предотвратить сгорание электродвигателя.

Блок клапанов

• X03-20040011 оригинальный блок клапанов (20 000 руб., гарантия 6 мес.)
• Совместим с номерами: X01-29150022, 4725530300, 4725530300Q00, LF-88, LF-86
• WDB1004 блок клапанов Кроссы KR, совместим с L7/L9

Дополнительные компоненты

• Реле компрессора обязательная замена при обслуживании компрессора (отдельного артикула в найденных источниках нет, подбор осуществляется по характеристикам)
• Фильтр забора воздуха компрессора отсутствует с завода, устанавливается доработочно (рекомендуется Mann Filter)
• Защита компрессора и редукторов отсутствует с завода, штатно установлены только пластиковые пыльники

Регламент технического обслуживания

Адаптированные интервалы для российских условий

Производитель предусматривает стандартные сервисные интервалы для тёплого климата. Для эксплуатации в России эти интервалы рекомендуется сокращать вдвое из-за низких температур, реагентов, пробок и частых поездок на короткие дистанции.

Специализированные работы по пневмоподвеске

Диагностика пневмосистемы выполняется при каждом плановом ТО. Включает осмотр пневмобаллонов, компрессора, блока клапанов и воздушных магистралей на предмет утечек и механических повреждений.

Доработка забора воздуха компрессора с завода воздухозаборник не оснащён фильтром. Установка фильтра (например, Mann Filter) предотвращает попадание песка, грязи и влаги в систему, что существенно продлевает ресурс компрессора.

Замена осушителя (селикогеля) при каждой серьёзной ревизии компрессора или при появлении признаков влаги в системе. Напитанный влагой осушитель перестаёт выполнять функцию и пропускает воду в клапанный блок и ресивер.

Установка защиты компрессора и редукторов штатные пластиковые пыльники не обеспечивают должной защиты при наезде на препятствия. Рекомендуется установка дополнительных металлических защит.

Замена компрессора AMK на Wabco

Владельцы дорестайлинговых L7 с компрессором AMK часто сталкиваются с его выходом из строя из-за влаги. Сервисные центры предлагают замену на компрессор Wabco как более надёжное решение:

1. Демонтаж старого компрессора с разборкой и дефектовкой

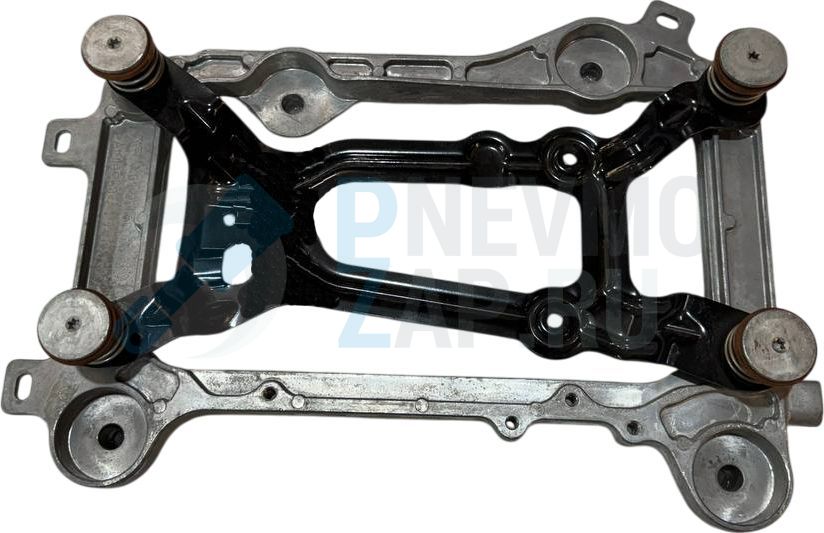

2. Установка штатного амортизирующего крепления для Wabco
3. Доработка посадочного места на автомобиле (демонтаж старого короба)
4. Изменение подключения воздушных шлангов и фитингов
5. Замена блока клапанов на соответствующий Wabco (при необходимости)
6. Калибровка и тестирование системы

Рекомендованные периоды ТО для LiXiang L7

Согласно регламенту сервисных центров, обслуживание выполняется с периодичностью 10 000 км:

Гарантия производителя на компоненты пневмоподвески составляет 8 лет или 160 000 км пробега. Для сохранения гарантийных обязательств требуется соблюдение регламента ТО в авторизованных центрах.

При возникновении проблем с пневмосистемой в зимний период первичной диагностикой служит проверка осушителя и блока клапанов на наличие конденсата. Пневмоподвеска LiXiang L7 высокотехнологичная система, предоставляющая уникальные преимущества в комфорте и управляемости, но требующая внимательного отношения и готовности к квалифицированному обслуживанию, особенно в условиях сурового российского климата.
